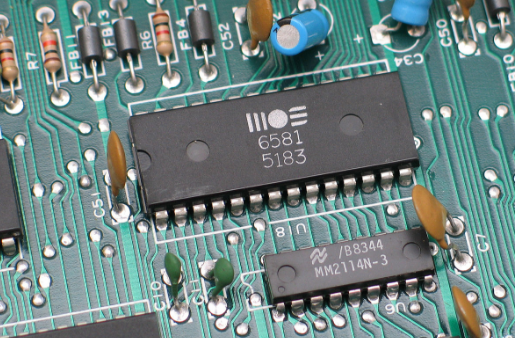

Печатная плата (PCB) — это электрическая цепь с электронными компонентами, которая является общей характеристикой широкого спектра устройств, таких как радиолокационные системы, радиоприемники и звуковые сигналы. Могут встречаться как гибкие печатные платы, так и жёсткие. Они построены несколькими различными способами, чтобы соответствовать его предполагаемому использованию. Вот три основных типа печатных плат:

Односторонняя

Односторонняя плата является наименее сложным вариантом и включает односторонний слой подложки. Эта плата построена с электрическими компонентами и частями, прикрепленными к одной стороне, а с другой — медные следы. Использование меди предпочтительнее, потому что это отличный электрический проводник. Медный слой часто защищен специальной паяльной маской. Кроме того, шелкографическое покрытие является еще одной особенностью, помогающей маркировать различные компоненты на плате. Это полезная плата для самой базовой электроники, которая будет использоваться любителями дома в их первых проектах по электронике. Односторонняя плата является относительно недорогой в производстве по сравнению с другими типами. Но эта плата с ее простой конструкцией означает, что она имеет множество ограничений и далеко не самая популярная в отрасли.

Двухсторонняя

Двусторонняя плата является стандартным выбором для широкого спектра применений. Эта плата имеет металлические проводящие слои, компоненты и детали, установленные с обеих сторон. Кроме того, на плате есть отверстия для подключения цепей с каждой стороны. Различные части соединены с помощью крошечных проводов, которые проходят через отверстия на плате. Провода спаяны на месте, чтобы прочно и надежно удерживать. Еще одним вариантом соединения двух сторон является технология сквозного отверстия. Этот метод имеет возможность создавать устройства, которые работают на более высоких скоростях и меньшем весе. Они используют небольшие провода, которые постоянно припаяны к плате, вместо того, чтобы использовать отдельные провода.

Многослойная

Многослойная доска состоит из двух или более слоев, каждый из которых разделен изоляцией. Стандартный размер составляет от 4 до 10 слоев, хотя есть доски с количеством слоев до 42. Это предпочтительный тип платы для наиболее сложных электронных конфигураций. Различные платы соединены проводами, проходящими через отдельные отверстия. Они очень полезны для минимизации проблем с пространством и весом. Предпочтительное использование, вероятно, включает портативные устройства, оборудование для космических исследований, медицинское оборудование, серверы и компьютеры.
